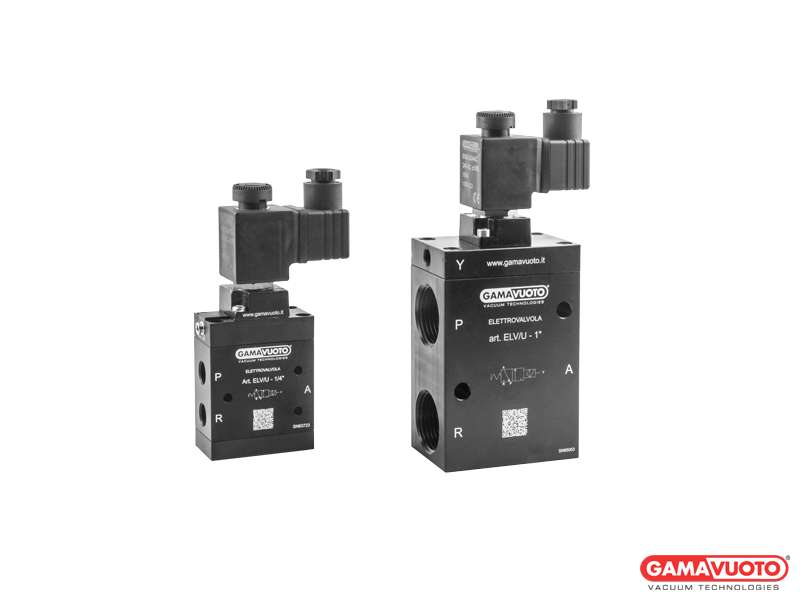

Elettrovalvole per vuoto a 3 vie servoassistite da aria compressa

Elettrovalvole per vuoto a 3 vie servoassistite da aria compressa

L'elettrovolvola è completata da una bobina orientabile di 360°  incapsulata in  resina poliammidica,  caricata  con  fibra  di  vetro classe F 155° C.

La  connessione  è  ottenuta  con  una  presa tipo HIRSCHMANN incorporata.

  • Corpo valvola: alluminio verniciato
  • Mollo: acciaio armonico
  • Guarnizioni: Viton
  • Potenze assorbite: 11 watt
  • Voltaggi standard: 24-110-220 V. 50/60 Hz 110-48-24-12 DC 100% ED
  • Limiti di funzionamento: tensione nominale +10% -5% a bobina calda
  • Temperatura d'esercizio bobina: -10° +45° C.
  • Temperatura del fluido: -5° +60° C.
  • Grado di protezione connettore: lP 65
  • Pressione min aria compressa asservimento 3 bar
  • Pressione max aria compressa asservimento 8 bar
  • Grado di vuoto da 0 a -1 bar
  • Tempo di risposta: 20 ms in eccitazione, 40 ms in diseccitazione
NC

P SCARICO

A UTILIZZO

R POMPA

Y COMANDO ARIA 3:8 BAR


NO

P POMPA

A UTILIZZO

R SCARICO

Y COMANDO ARIA 3:8 BAR
Art. Orif. Ø B C D E H I L M N O P Q R S T Portata m3/hCapacity m3/hDurchsatz m3/h
ELV/U 1/4" 1/4" 8 58,5 32 79 143 4,5 1/8" 77,5 24,5 30 36 24 23,5 30 38 10 40 52 5
ELV/U 3/8" 3/8" 10 70 35 82 158 6,5 1/8" 77,5 24,5 36 36 24 23,5 30 38 10 50 58 10
ELV/U 1/2" 1/2" 15 70 35 82 158 6,5 1/8" 87 32 51 33 16 34 30 38 10 50 58 20
ELV/U 3/4" 3/4" 19 80 50 87 190 6,5 1/8" 118 43 83 51 21 58 30 38 10 60 58 35
ELV/U 1" 1" 25 80 50 87 190 6,5 1/8" 118 43 83 51 21 58 30 38 10 60 58 90



* A 755 mm Hg

Le valvole a 3 vie per vuoto possono lavorare a 2 vie con l'ausilio di un tappo
