Pompe per vuoto con lubrificazione e cartuccia disoleatrice serie G - 40-80 mc/h

Pompe per vuoto con lubrificazione e cartuccia disoleatrice serie G - 40-80 mc/h

Caratteristiche

Le pompe lubrificate Gamavuoto da 40 a 80 mc/h sono caratterizzate da una grande semplicità costruttiva, da una esecuzione robusta e compatta e con un semplice ma efficiente sistema di raffreddamento ad aria. Nella serie “G” il motore elettrico è collegato al corpo pompa tramite un giunto elastico e questo consente l’utilizzo di svariate tipologie di motori e vi è inoltre un filtro separatore dell’olio a cartuccia intercambiabile posto sullo scarico che contribuisce a ridurre praticamente quasi a zero emissioni di fumi. Richiedono una minima esigenza di manutenzione siccome la lubrificazione a ricircolo permette il cambio dell’olio e il rabbocco in funzione dei tempi effettivi d’utilizzo.

Installazione

Effettuare il collegamento al circuito del vuoto. Predisporre il collegamento elettrico al motore e verificare il corretto senso di rotazione della pompa. ATTENZIONE! il senso contrario di rotazione del motore elettrico può determinare la rottura del gruppo aspirante.

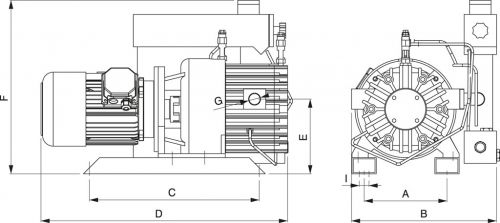

Art. Volume aspiratoVacuum flowVak.-Durchs. Press. finaleFinal pressure ABSEndddruck VelocitàRpmGeschwindigkeit Potenza motoreMotor powerMotorleistung PesoWeightGewicht A B C D E F G I Viscosità olioOil viscosityÖlviskosität
50 Hz
Mc/h
60 Hz
Mc/h
mbar/ass 50 Hz
g/min
60 Hz
g/min
50 Hz
Kw
60 Hz
Kw
kg
GPOL 40/GD 40 48 65 1450 1700 1,1 1,3 49 210 385 415 520 185 390 1” 12,5 ISO 100
GPOL 50/GD 50 60 65 1450 1700 1,5 1,75 55 210 385 415 560 185 390 1" 12,5
GPOL 65/GD 65 78 65 1450 1700 1,5 1,75 60 210 385 415 580 185 390 1” 12,5
GPOL 80/GD 80 96 65 1450 1750 2,2 2,6 85 210 385 415 640 185 410 1-1/2" 12,5 ISO 150
