Pompe per vuoto con lubrificazione serie G - 5-20 mc/h
Pompe per vuoto con lubrificazione serie G - 5-20 mc/h
Caratteristiche
Le pompe lubrificate Gamavuoto da 5 e 10 mc/h sono caratterizzate da una grande semplicità costruttiva, da una esecuzione robusta e compatta e con un semplice ma efficiente sistema di raffreddamento ad aria. Nella serie “G” il motore elettrico è collegato al corpo pompa tramite un giunto elastico e questo consente l’utilizzo di svariate tipologie di motori. Munite di silenziatori che abbattono il livello di rumore, queste pompe sono disponibili anche con motore monofase a richiesta. Richiedono una minima esigenza di manutenzione siccome la lubrificazione a ricircolo permette il cambio dell’olio e il rabbocco in funzione dei tempi effettivi d’utilizzo.
Installazione
Effettuare il collegamento al circuito del vuoto. Predisporre il collegamento elettrico al motore e verificare il corretto senso di rotazione della pompa. ATTENZIONE! il senso contrario di rotazione del motore elettrico può determinare la rottura del gruppo aspirante.

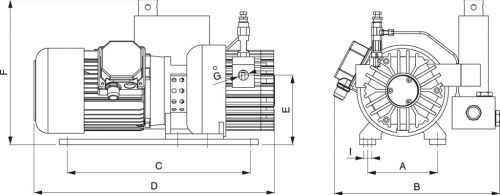

| Art. | Volume aspiratoVacuum flowVakuum-Durchsatz | Press. finaleFinal pressure ABSEnddruck | VelocitàRpmGeschwindigkeit | Potenza motoreMotor powerMotorleistung | PesoWeightGewicht | A | B | C | D | E | F | G | I | Viscosità olioOil viscosityÖlviskosität | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz Mc/h |
60 Hz Mc/h |
mbar/ass | 50 Hz g/min |
60 Hz g/min |
50 Hz Kw |
60 Hz Kw |
kg | ||||||||||
| GPOL 5/G | 5 | 6 | 75 | 1450 | 1700 | 0,25 | 0,30 | 14 | 130 | 250 | 340 | 410 | 130 | 245 | 3/8” | 8,5 | ISO 32 |
| GPOL 10/G | 10 | 12 | 75 | 1450 | 1700 | 0,37 | 0,66 | 24 | 130 | 300 | 340 | 430 | 130 | 270 | 1/2" | 8,5 | ISO 100 |
| GPOL 15/G | 15 | 18 | 65 | 1450 | 1700 | 0,55 | 0,66 | 27 | 130 | 300 | 340 | 450 | 130 | 270 | 1/2” | 8,5 | |
| GPOL 20/G | 20 | 24 | 65 | 1450 | 1700 | 0,55 | 1 | 31 | 130 | 300 | 340 | 470 | 130 | 285 | 1/2" | 8,5 | |
